Судовые детали: фланцы и заглушки трубопроводов

Судовые детали являются важной частью любой морской или речной техники. От качества деталей и соединений напрямую зависит надежность и безопасность эксплуатации судна. Среди ключевых компонентов трубопроводной системы особенно выделяются фланцы и заглушки, которые обеспечивают герметичность, удобство обслуживания и ремонтопригодность трубопроводов.

Основные функции судовых деталей трубопроводов

Детали трубопроводов используются для транспортировки различных жидкостей и газов: топлива, воды, масла, химических веществ и т. д. Чтобы система работала эффективно и безопасно, все элементы должны обладать определенными свойствами:

• Прочность и устойчивость к давлению – трубы и соединения должны выдерживать рабочее давление без деформаций.

• Коррозионная стойкость – морская среда является агрессивной, поэтому детали часто изготавливаются из нержавеющей стали, бронзы или других устойчивых сплавов.

• Герметичность соединений – утечки недопустимы, особенно в системах подачи топлива и смазки.

• Удобство обслуживания – быстрое разборное соединение позволяет проводить ремонт без демонтажа всей линии.

Фланцы и заглушки являются незаменимыми элементами для обеспечения этих функций.

Фланцы: виды и применение

Фланцы – это плоские или кольцевые соединительные элементы трубопроводов, которые фиксируются с помощью болтов. Они позволяют соединять трубы между собой, устанавливать арматуру и обеспечивать быстрый разбор системы.

Основные виды фланцев

1. Плоские фланцы – применяются в трубопроводах с низким давлением, удобны для монтажа и демонтажа.

2. Воротниковые фланцы – обладают повышенной прочностью, используются в высоконагруженных системах.

3. Приварные фланцы – предназначены для сварных соединений труб, обеспечивают герметичность и надежность.

4. Разъемные фланцы – позволяют разбирать трубопровод без повреждения деталей, удобны для технического обслуживания.

Материалы изготовления

Фланцы для судовых трубопроводов обычно изготавливаются из:

• Нержавеющей стали – высокая коррозионная стойкость, долговечность.

• Бронзы и латуни – применяются в морских системах для защиты от морской воды.

• Чугун и углеродистая сталь – для систем с менее агрессивной средой.

Применение на судне

Фланцы используются в системах:

• Питания топливом и маслами.

• Водоснабжения и водоотведения.

• Паровых и охлаждающих контуров.

• Гидравлических систем управления.

Заглушки: назначение и виды

Заглушки – это элементы, предназначенные для перекрытия конца трубы или свободного отверстия в трубопроводе. Они выполняют несколько функций:

• Защита трубопроводной системы от загрязнения и попадания посторонних веществ.

• Возможность временного или постоянного закрытия труб для обслуживания.

• Обеспечение герметичности системы.

Виды заглушек

1. Резьбовые заглушки – устанавливаются на трубы с внутренней или наружной резьбой, легко демонтируются.

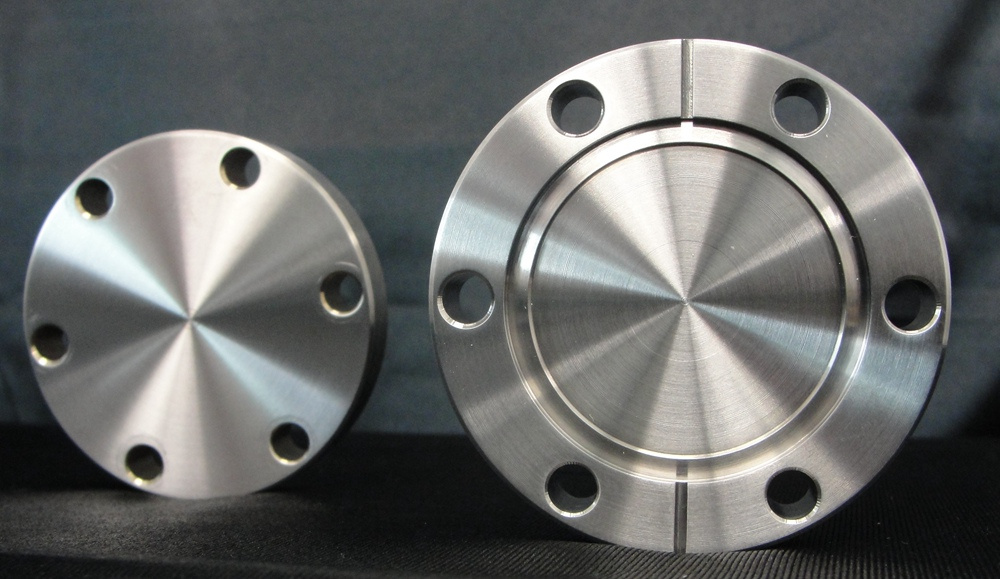

2. Фланцевые заглушки – применяются в трубах с фланцевым соединением, надежны и герметичны.

3. Прессовые и сварные заглушки – используются для постоянного перекрытия трубопроводов, обеспечивают максимальную прочность.

Материалы изготовления

Заглушки изготавливаются из тех же материалов, что и фланцы: нержавеющая сталь, бронза, латунь, чугун, углеродистая сталь. Выбор материала зависит от рабочей среды и условий эксплуатации.

Особенности монтажа и эксплуатации

Правильная установка фланцев и заглушек критически важна для работы судового трубопровода. Основные рекомендации:

• Использовать качественные уплотнители и прокладки для герметичности.

• Следить за правильной затяжкой болтов, чтобы избежать деформаций и утечек.

• Проводить регулярный осмотр на наличие коррозии, трещин или повреждений.

• Для резьбовых соединений применять герметики и смазки, устойчивые к морской воде.

Заключение

Фланцы и заглушки – это не просто соединительные детали трубопроводов, а ключевые элементы, обеспечивающие надежность и безопасность судовых систем. Правильный выбор материала, типа и конструкции, а также качественный монтаж и регулярное обслуживание позволяют судовым трубопроводам работать долго и без аварийных ситуаций.

Эффективная эксплуатация этих деталей обеспечивает бесперебойную работу систем судна, снижает риск поломок и повышает безопасность экипажа и оборудования.
