Торцевые уплотнения в насосах: особенности конструкции и применения

Принцип работы торцевых уплотнений: основы конструкции

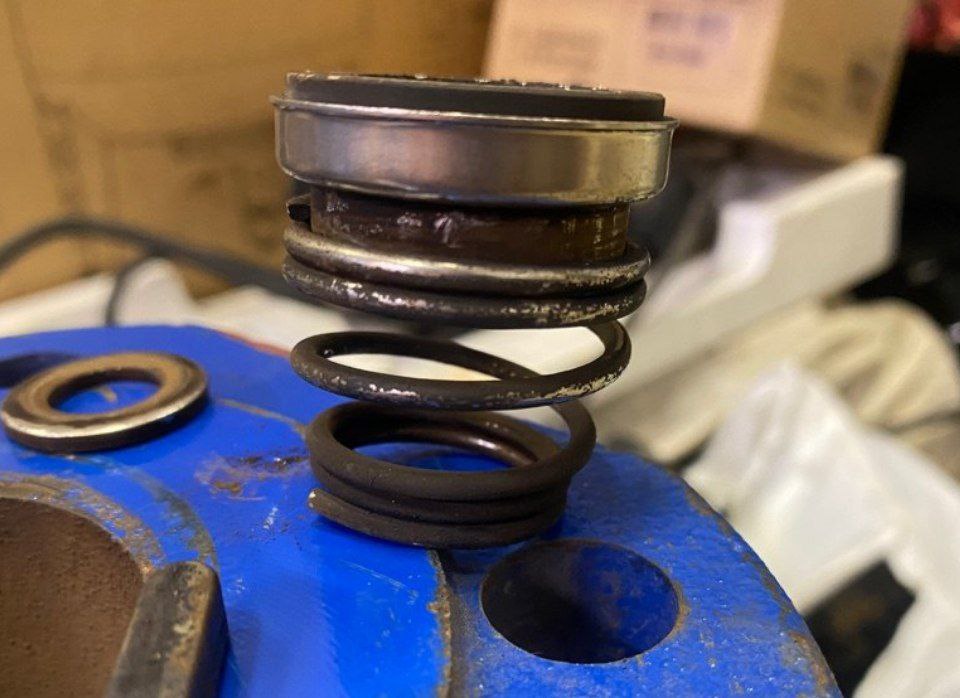

Торцевое уплотнение состоит из двух основных компонентов: подвижного и неподвижного колец, плотно прилегающих друг к другу. Подвижное кольцо закреплено на валу насоса и вращается вместе с ним, а неподвижное фиксируется в корпусе. Между ними создается тонкая пленка смазочного материала, которая уменьшает трение и отводит тепло.

Ключевые элементы конструкции включают:

• Уплотнительные кольца (обычно из карбида кремния, карбида вольфрама или графита);

• Пружинные элементы, обеспечивающие прижимное усилие;

• Вспомогательные уплотнения (резиновые или фторопластовые манжеты);

• Дренажные и охлаждающие системы для отвода утечек и тепла.

Такая конструкция позволяет минимизировать износ и обеспечивает длительную эксплуатацию даже в агрессивных средах.

Типы торцевых уплотнений: классификация и отличия

В зависимости от условий эксплуатации и требований к герметичности применяются различные типы торцевых уплотнений.

Одинарные торцевые уплотнения: простота и надежность

Одинарные уплотнения состоят из одной пары колец и применяются в насосах для работы с чистыми, неагрессивными жидкостями. Их преимущества:

• Простота конструкции;

• Низкая стоимость;

• Легкость в обслуживании.

Однако они не подходят для сред с высоким давлением или токсичными веществами, так как не обеспечивают полной герметичности.

Двойные торцевые уплотнения: повышенная безопасность

Двойные уплотнения включают две пары колец с буферной зоной между ними, заполненной смазочной или барьерной жидкостью. Их используют в насосах для перекачки:

• Агрессивных химических веществ;

• Легковоспламеняющихся жидкостей;

• Сред с высоким давлением.

Основные преимущества:

• Полная изоляция перекачиваемой среды от окружающей среды;

• Снижение риска утечек;

• Увеличенный срок службы.

Картриджные торцевые уплотнения: удобство монтажа

Картриджные уплотнения представляют собой готовый модуль, который устанавливается на вал насоса без необходимости точной регулировки. Они широко применяются в пищевой, фармацевтической и химической промышленности благодаря:

• Быстрой замене;

• Высокой точности сборки;

• Минимальному риску ошибок при монтаже.

Применение торцевых уплотнений в различных типах насосов

Торцевые уплотнения используются в большинстве современных насосов, однако их выбор зависит от типа оборудования и условий эксплуатации.

Центробежные насосы: требования к герметичности

В центробежных насосах торцевые уплотнения предотвращают утечки на валу, особенно при работе с высоконапорными и высокотемпературными средами. Чаще всего применяются двойные уплотнения с системой охлаждения.

Химические насосы: стойкость к агрессивным средам

В химической промышленности используются уплотнения из материалов, устойчивых к кислотам, щелочам и растворителям. Широко распространены картриджные модели с керамическими или графитовыми кольцами.

Пищевые насосы: соответствие санитарным нормам

В пищевой отрасли применяются уплотнения из нержавеющей стали и полимеров, разрешенных для контакта с продуктами. Особое внимание уделяется простоте очистки и отсутствию застойных зон.

Обслуживание и диагностика торцевых уплотнений: основные рекомендации

Для продления срока службы уплотнений необходимо:

• Контролировать состояние смазки и охлаждающей жидкости;

• Проверять износ колец и пружинных элементов;

• Своевременно заменять вспомогательные уплотнители.

Признаками износа могут быть повышенные утечки, перегрев или вибрация насоса. В таких случаях рекомендуется провести диагностику и при необходимости заменить уплотнение.

Заключение: важность правильного выбора уплотнений

Торцевые уплотнения играют критическую роль в работе насосного оборудования. Их правильный выбор и обслуживание позволяют избежать простоев, снизить эксплуатационные затраты и повысить безопасность производства. При подборе уплотнений необходимо учитывать тип насоса, свойства перекачиваемой среды и условия эксплуатации.
